BASF FA 561

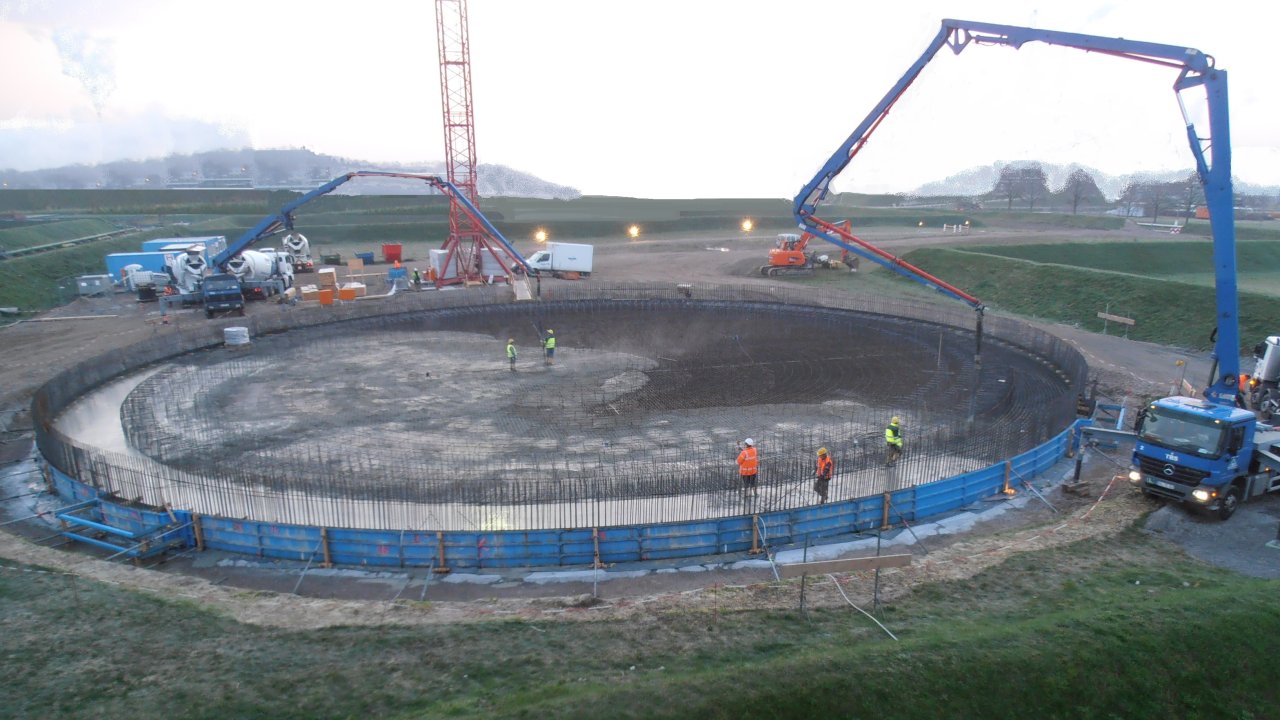

Tanklager

Standort

Friesenheimer Insel, Werksgelände BASF, Ludwigshafen Deutschland

Baujahr

2014

Projekt-Beschreibung

Der geplante Tank dient zu Lagerung von 20.000 m³ wassergefährdender Stoffe und wurde gemäß VAwS als LAU Anlage eingestuft. Die Rückhaltung im Sinne einer Sekundärbarriere wurde als unbeschichtete Dichtfläche gemäß DAfStb Richtline BUmwS als umlaufender stahlfaserverstärkter Stahlbeton Auffangraum geplant und erstellt.

Optimierung durch Stahlfasern

Reduzierung der Plattenstärke durch Optimierung der Lage der Nulllinie im Querschnitt Richtung gezogener Bauteilseite (Vergrößerung der Biegedruckzone) -> wirtschaftlicher Aspekt
Deutliche Reduzierung der rissbreitenbegrenzenden Bewehrung -> optimale Baubarkeit/wirtschaftlicher Aspekt
Größeres Potential auf der Widerstandsseite hinsichtlich Dichtigkeit -> Dauerhaftigkeit entscheidend

Plattenstärke

75 cm Bodenplatte + 80cm Sockel = 155 cm

Ausführung

stahlfaserverstärkter Stahlbeton

Beton

C35/45 FD

Leistungsklasse

L2,1/2,1

Fasertyp

Dramix® 5D 65/60BG

Bauherr

BASF SE The Chemical Company
