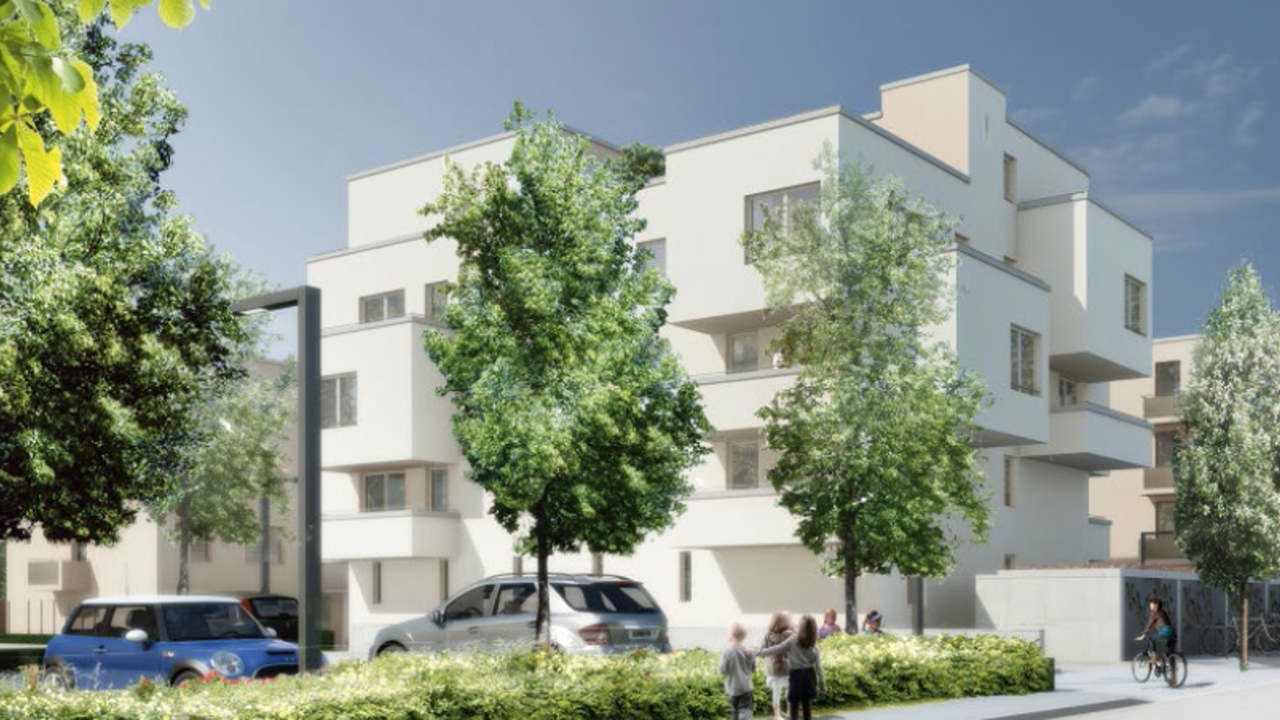

Grafik: Schettler Architekten, Weimar
Nordlichter II, Jena
Neubau eines Wohnquartiers
Standort
Merseburger Straße, 07743 Jena
Baujahr2016 — 2017
Projekt-BeschreibungDie Gründung der Wohngebäude sowie die Ausbildung der Bodenplatte der Tiefgarage erfolgten in stahlfaserverstärktem Stahlbeton aus Dramix® 5D 65/60BG Stahlfasern und konventioneller Stabbewehrung. Aufgrund des WU Konzepts war es erforderlich im Grenzzustand der Gebrauchstauglichkeit die zulässige Rissbreite wk auf 0,2 mm zu begrenzen.
Optimierung durch Stahlfasern
- Reduktion der Längsbewehrung und Eliminierung von Durchstanzleisten
- Optimierung der Bewehrungsdetails in der Planungsphase mit problemloser Umsetzung auf der Baustelle
- Einsparung der konventionellen Bewehrung von ca. 40 %
Plattenstärke
45 - 75 cm
Ausführungstahlfaserverstärkter Stahlbeton
BetonC30/37
LeistungsklasseL2,1/2,1
FasertypDramix® 5D 65/60BG
Bauherr
Wohnungsbaugesellschaft „Carl Zeiss“ e.G. Jena
Ausführung RohbauBilfinger Hochbau GmbH
UrsprungsstatikIngenieurbüro Dr. Krämer GmbH, Weimar
