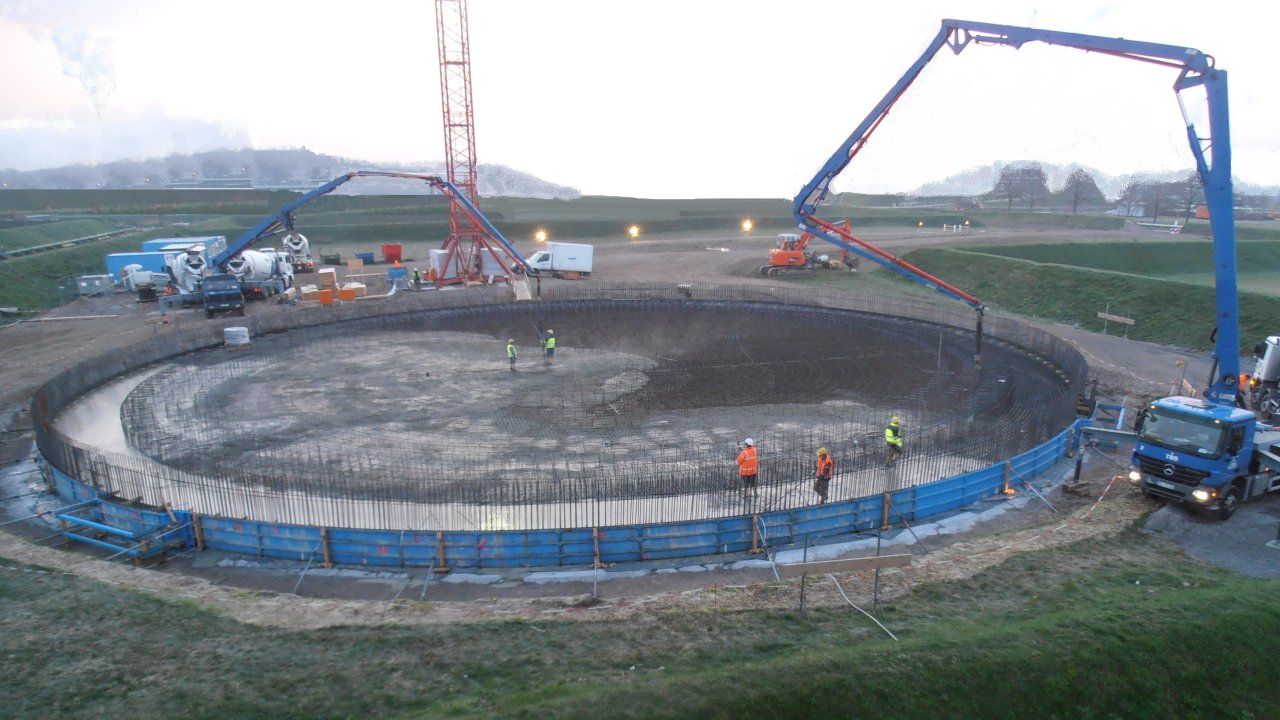

Foto: Eigene Aufnahme
BASF FA-561, Ludwigshafen
Tanklager
Standort
Friesenheimer Insel, Werksgelände BASF, Ludwigshafen Deutschland
Baujahr2014
Projekt-BeschreibungDer geplante Tank dient zu Lagerung von 20.000 m³ wassergefährdender Stoffe und wurde gemäß VAwS als LAU-Anlage eingestuft. Die Rückhaltung im Sinne einer Sekundärbarriere wurde als unbeschichtete Dichtfläche gemäß DAfStb-Richtline BUmwS als umlaufender stahlfaserverstärkter Stahlbeton-Auffangraum geplant und erstellt.
Optimierung durch Stahlfasern
- Reduzierung der Plattenstärke durch Optimierung der Lage der Nulllinie im Querschnitt Richtung gezogener Bauteilseite (Vergrößerung der Biegedruckzone) -> Wirtschaftlicher Aspekt
- Deutliche Reduzierung der rissbreitenbegrenzenden Bewehrung -> Optimale Baubarkeit/wirtschaftlicher Aspekt
- Größeres Potential auf der Widerstandsseite hinsichtlich Dichtigkeit -> Dauerhaftigkeit entscheidend
Plattenstärke
75 cm Bodenplatte (Slab) + 80 cm Sockel (Socket) = 155 cm
Ausführungstahlfaserverstärkter Stahlbeton
BetonC35/45 FD
LeistungsklasseL2,1/2,1
FasertypDramix® 5D 65/60BG
Bauherr
BASF – SE – The Chemical Company
UrsprungsstatikSIGMA Pro Consult, Baden-Baden
